黑碳化硅是用石英砂、石油焦、木屑等原料通过电阻炉高温冶炼而成。绿碳化硅在其冶炼过程中添加了工业盐。

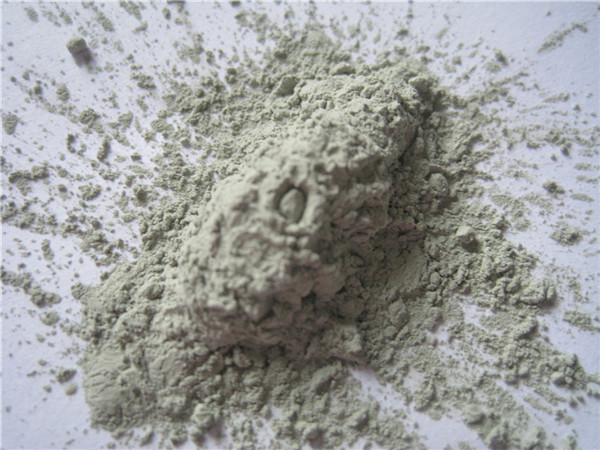

绿碳化硅W10

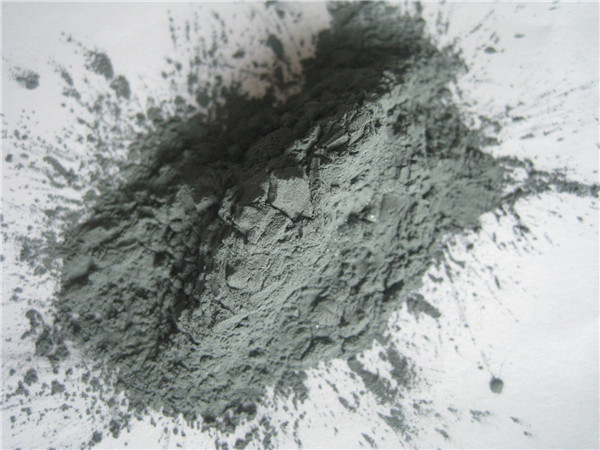

黑碳化硅W10
以下是W标准和JIS标准，可以参考对比：W标准
粒 度 |
最粗粒 | 粗粒 | 基本粒 | 混合粒 | 细粒 | |||||
| 尺寸 范围 |
允许颗粒 | 尺寸 范围 |
重量% 不多于 |
尺寸 范围 |
重量% 不少于 |
尺寸 范围 |
重量% 不少于 |
尺寸 范围 |
重量% 不多于 |
|
| W63 | 100-80 | 1 | 80-63 | 15 | 63-50 | 50 | 63-40 | 80 | 细于40 | 5 |
| W50 | 80-63 | 1 | 63-50 | 15 | 50-40 | 50 | 50-28 | 80 | 细于28 | 5 |
| W40 | 63-50 | 1 | 50-40 | 15 | 40-28 | 50 | 40-20 | 80 | 细于20 | 5 |
| W28 | 50-40 | 1 | 40-28 | 18 | 28-20 | 45 | 28-14 | 74 | 细于14 | 8 |
| W20 | 40-28 | 1 | 28-20 | 18 | 20-14 | 45 | 20-10 | 74 | 细于10 | 8 |
| W14 | 28-20 | 2 | 20-14 | 20 | 14-10 | 45 | 14-7 | 72 | 细于7 | 8 |
| W10 | 20-14 | 2 | 14-10 | 20 | 10-7 | 40 | 10-5 | 70 | 细于5 | 10 |
| W7 | 14-10 | 2 | 10-7 | 20 | 7-5 | 40 | 7-3.5 | 70 | 细于3.5 | 10 |
| W5 | 10-7 | 3 | 7-5 | 20 | 5-3.5 | 40 | 5-2.5 | 70 | 细于2.5 | 10 |
JIS 标准
| 粒度 | D0（um） | D3(um) | D50(um) | D94(um) |
| #240 | 127以下 | 103以下 | 57.0±3.0 | 40以上 |
| #280 | 112以下 | 87以下 | 48.0±3.0 | 33以上 |
| #320 | 98以下 | 74以下 | 40.0±2.5 | 27以上 |
| #360 | 86以下 | 66以下 | 35.0±2.0 | 23以上 |
| #400 | 75以下 | 58以下 | 30.0±2.0 | 20以上 |
| #500 | 63以下 | 50以下 | 25.0±2.0 | 16以上 |
| #600 | 53以下 | 41以下 | 20.0±1.5 | 13以上 |
| #700 | 45以下 | 37以下 | 17.0±1.5 | 11以上 |
| #800 | 38以下 | 31以下 | 14.0±1.0 | 9.0以上 |
| #1000 | 32以下 | 27以下 | 11.5.±1.0 | 7.0以上 |
| #1200 | 27以下 | 23以下 | 9.5±0.8 | 5.5以上 |
| #1500 | 23以下 | 20以下 | 8.0±0.6 | 4.5以上 |
| #2000 | 19以下 | 17以下 | 6.7±0.6 | 4.0以上 |
| #2500 | 16以下 | 14以下 | 5.5±0.5 | 3.0以上 |
| #3000 | 13以下 | 11以下 | 4.0±0.5 | 2.0以上 |
| #4000 | 11以下 | 8.0以下 | 3.0±0.4 | 1.8以上 |
| #6000 | 8.0以下 | 5.0以下 | 2.0±0.4 | 0.8以上 |
| #8000 | 6.0以下 | 3.5以下 | 1.2±0.3 | 0.6以上 |
